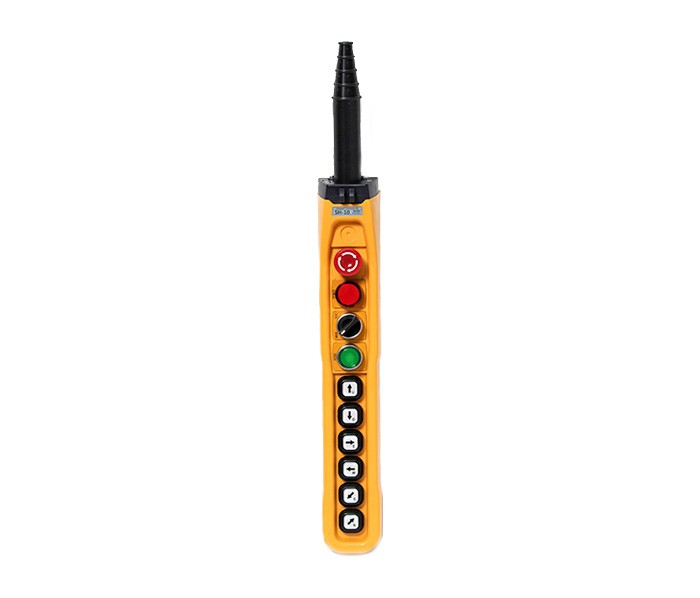

호이스트 · 무선스위치 호이스트 스위치(Hoist switch) 10버튼
| 브랜드 | 스위코 |
|---|---|
| 버튼수 | 10버튼 |
| 특징 | 방우형 구조 |
| 명판 | 한글, 영문, 심볼 마크 |
본문

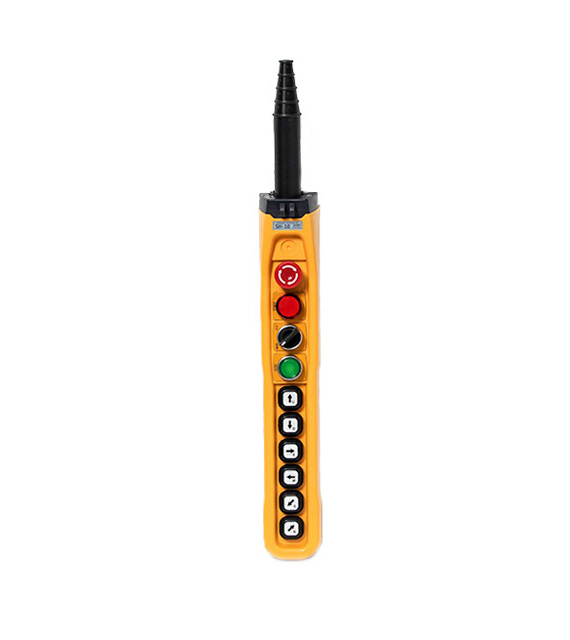

Detail view
특징
(Features)
- 1. 방우형 구조이며 바디 상,하 케이스 고충격 ABS 재질로 견고함
- 2. 접점 블록은 1단 1a1b, 1a-1a, 2a-2a 기본이며 전동기 속도 제어시 2단 2a-2a로 설계
- 3. 명판은 한글, 영문, 심볼 마크로 준비되어 용도에 맞추어 선택 사용
형명 구성
(Name composition)
성능
(Specification)
| 항목(List) | 호이스트 스위치(Hoist switch) |
|---|---|
| 정격 (Rating) | 6A 250VAC |
| 접점 (Contact) | AgSnO2 |
| 절연저항 (Insulation resistance) | 100㏁ 이상(min) |
| 내전압 (Dielectric strength) | 1,500V AC 1분간(min) |
| 재질 (Quality material) | 고충격 ABS(High impact ABS) / 고무(NBR) |
| 사용주의온도 (Temperature range) | -15℃ ~ +45℃ |
| 사용주의습도 (Humidity range) | 45 ~ 85% RH |

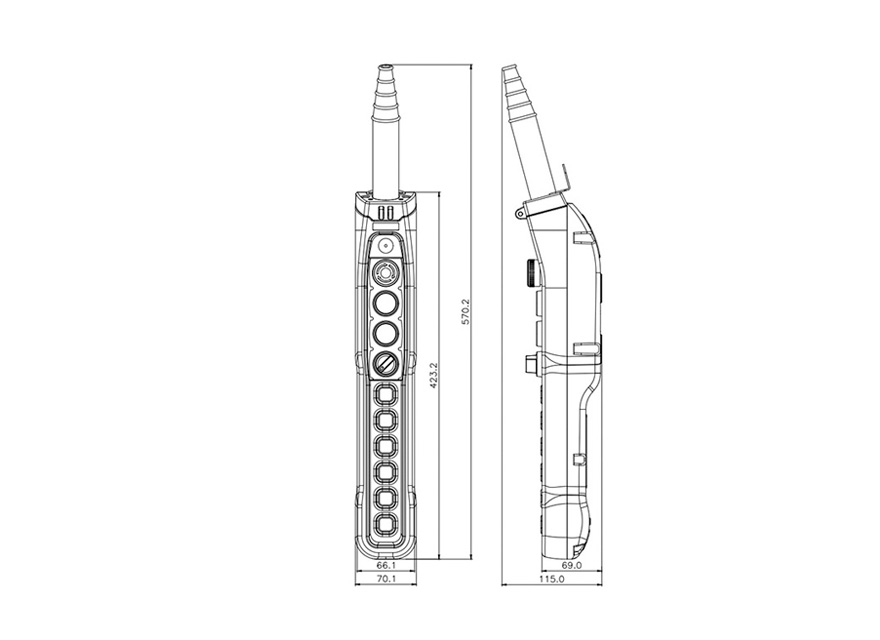

외형 및 도면
(External form & Drawing)
| 10구 타입 | |
|---|---|
 |
 |
문자의 종류
(Push button with international symbols)
주의사항
(Attention)
- 1. 호이스트 스위치 사용시 케이블에 힘을 받게 사용하면 단선의 위험이 있으므로 힘이 가해지지 않게 사용 하십시오.
- 2. 결선시 전선 부스러기나 기타 이물질이 접점 블록 않으로 들어가지 않게 주의 하십시오.
- 3. 비상 스위치부는 무리한 충격이 가해지지 않도록 주의 하십시오.
- 4. 접점부는 작업자가 무리한 인칭 동작을 할 시 접점의 수명이 단축 될수 있으니 사용시 주의 하시기 바랍니다.
