    SWIKO PRODUCTS

    호이스트 · 무선스위치 무선리모콘

    브랜드 스위코
    정격 AC 110~220V, DC 24V
    주파수 영역 2,400 ~ 2,485MHz
    전송속도 250,000bps

    본문

    Detail view

    특징(Features)

    • 1. 디지털 방식의 저전력 설계로 배터리 사용 시간 연장
    • 2. 송신기는 일반형과 충전용으로 선택 사용이 가능 합니다.
    • 3. 송,수신 방식 2.4GHz 디지털 방식
    • 4. kcmark.jpg 전파인증 R-R-JKS-SK-06CCC-S / R-R-JKS-06CCC-DS / R-R-JKS-SK-10Y(M)LCCCB

    형명구성
    Name composition

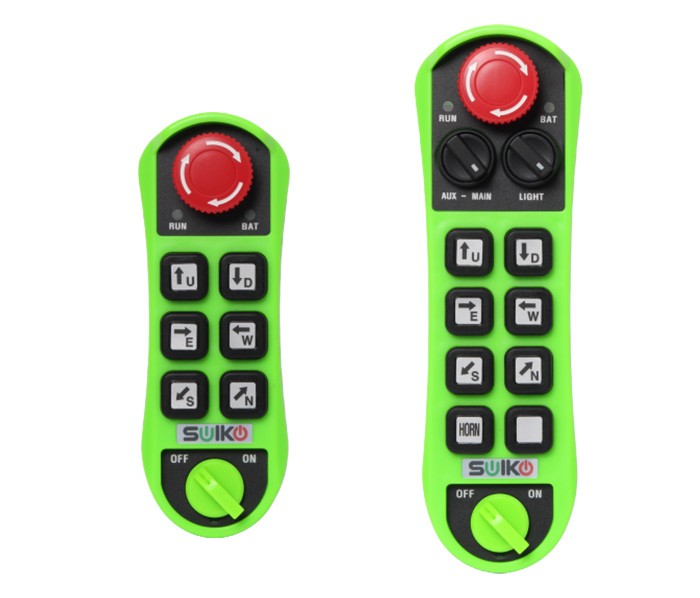

    리모트 콘트롤
    Remote controller

    SK-06 / 일반 건전지 타입 (General battery type)
    주파수 영역(Frequency domain) 2.4GHz
    재질(Material) 고충격 ABS
    색상(Color) 상부 녹색(송신기)/노랑(수신기)
    색상(Color) 하부 검정
    보호등급 IP-55


    성능(Performance)
    항목(List) 송신기(Transmitter) 수신기(Receiver)
    정격전압(Rated voltage) 비충천: DC 3V(AA형 1.5V) 2EA DC 24V, AC110~220V
    외형 크기(Appearance size) 160 X 58 X 57 207 X 112 X 82
    물리 계층 표준(Physical layer standard) IEEE 802.15.4 IEEE 802.15.4
    주파수 영역(Frequency range) 2,400 ~ 2,485MHz 2,400 ~ 2,485MHz
    채널 간격(Channel separation) 5MHz 5MHz
    공중선 전력(Aerial power) 10dBm 10dBm
    발진 방식 (Oscillation method) 직접 시퀀스 확산 스펙트럼 직접 시퀀스 확산 스펙트럼
    전송 속도(Transmission speed) 250,000bps 250,000bps
    변조 방식(Modulation system) O-QPSK O-QPSK
    사용온도 (Usual temperature) -20℃ ~ +60℃ 이하 -20℃ ~ +60℃ 이하
    케이불(Cable) - K60227-6 IEC71C 0.75㎟ 1.7M


    외형 및 도면(Appearance and Drawing)





    SK-10 / 일반 건전지 타입 (General battery type)
    주파수 영역(Frequency domain) 2.4GHz
    재질(Material) 고충격 ABS
    색상(Color) 상부 녹색(송신기)/노랑(수신기)
    색상(Color) 하부 검정
    보호등급 IP-55


    성능(Performance)
    항목(List) 송신기(Transmitter) 수신기(Receiver)
    정격전압(Rated voltage) 비충천: DC 3V(AA형 1.5V) 2EA DC 24V, AC110~220V
    외형 크기(Appearance size) 204 X 64 X 57 207 X 112 X 82
    물리 계층 표준(Physical layer standard) IEEE 802.15.4 IEEE 802.15.4
    주파수 영역(Frequency range) 2,400 ~ 2,485MHz 2,400 ~ 2,485MHz
    채널 간격(Channel separation) 5MHz 5MHz
    공중선 전력(Aerial power) 10dBm 10dBm
    발진 방식 (Oscillation method) 직접 시퀀스 확산 스펙트럼 직접 시퀀스 확산 스펙트럼
    전송 속도(Transmission speed) 250,000bps 250,000bps
    변조 방식(Modulation system) O-QPSK O-QPSK
    사용온도 (Usual temperature) -20℃ ~ +60℃ 이하 -20℃ ~ +60℃ 이하
    케이불(Cable) - K60227-6 IEC71C 0.75㎟ 1.7M


    외형 및 도면(Appearance and Drawing)

    리모콘 배선도(Remote connection diagram)

    SK-06 유,무선 배선도 (일반형은 유, 무선 전환 셀렉터 스위치 없습니다 / DC24V는 주문형)

    SK-10 유,무선 배선도 (일반형은 유, 무선 전환 셀렉터 스위치 없습니다 / DC24V는 주문형)
    Y (A A+B B )/L(LIGHT) 타입

    SK-10 유,무선 배선도 (일반형은 유, 무선 전환 셀렉터 스위치 없습니다 / DC24V는 주문형)
    M (MAIN-AUX)/L(LIGHT) 타입


    사용시 주의사항
    (Precautions for Use)

    • 1. 비상 스위치를 해제 하십시오.
    • 2. 송신기 하단 녹색 ON OFF 세렉터 스위치를 ON 상태로 돌린후 사용 하십시오.
    • 3. 송신기 녹색 세렉터 ON상태에서 임의의 버튼을 누르면 수신기 통신 램프가 점등 되면 사용 가능
    • 4. 미 사용시 송신기 녹색 세렉터 스위치 OFF 상태로 돌립니다.
    • 5. 송신기 밧데리 (BAT) 경고등이 표시되면 건전지(AA 1.5V)를 교환 하십시오


    안전상 주의사항
    (Safety Precautions)

    사용전 안전에 대한 주의사항을 읽어 주시고 올바르게 사용 하시길 바랍니다.


    위험(Danger)
    • 1. 수신부 전기 배선을 연결하기 전 반드시 전원을 끄고 작업 하시길 바랍니다.
    • 2. 제품 설치는 반드시 안전 규정에 따라 설치 하십시오.

    경고(Warning)
    • 1. 전원을 인가하기전 제품 배선이 올바르게 되어 있는지 반드시 확인 하시기 바랍니다.
    • 2. 반드시 규정된 전압을 사용하십시오 과전압은 제품 수명의 단축과 고장의 원인이 될 수 있습니다.

    주의(Caution)
    • 1. 본 제품은 옥내용 입니다. 실내에서 사용 하시길 바랍니다
    • 2. 제품에 강한 충격을 주지 않도록 유의 하시길 바랍니다. 고장의 원인이 될 수 있습니다.
    • 3. 제품에 신나, 벤젠등 화학물질이 유입되거나 닿지 않도록 주의하시길 바랍니다.
    • 4. 본 사용 설명서 내용은 사전 통보 없이 변경 될 수 있습니다.


    명판 종류
    (Nameplate type)



    액세서리
    (Accessory)
