리프트 · 리미트 스위치 리프트 스위치(Lift switch)
| 브랜드 | 스위코 |
|---|---|
| 형명구성 | SL-04 |
| 버튼수 | 2버튼, 4버튼 |
| 취부형태 | 무표시(일반형), M(자석부착형) |
- PREVIOUSLED 판넬램프(Led Pannel Lamp)
- NEXT발판 스위치(Foot Switch)
본문

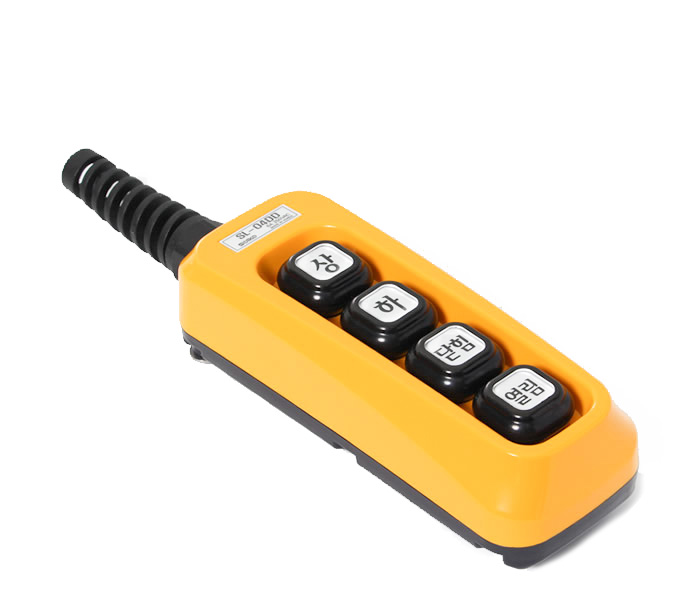

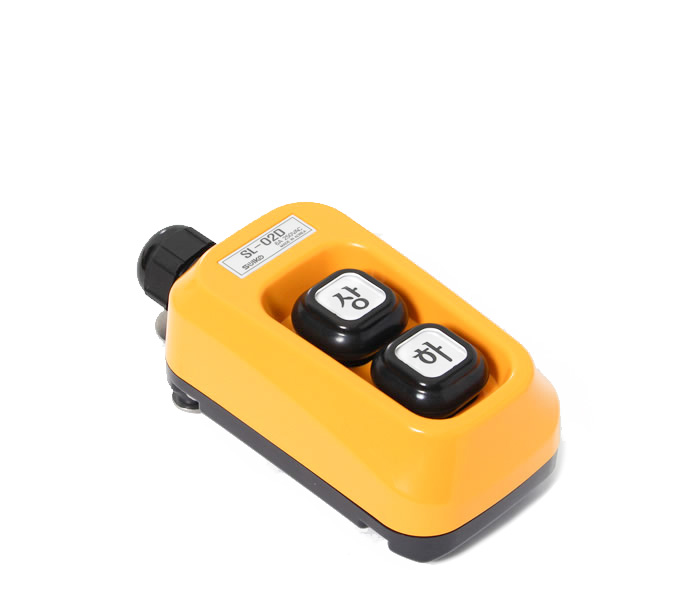

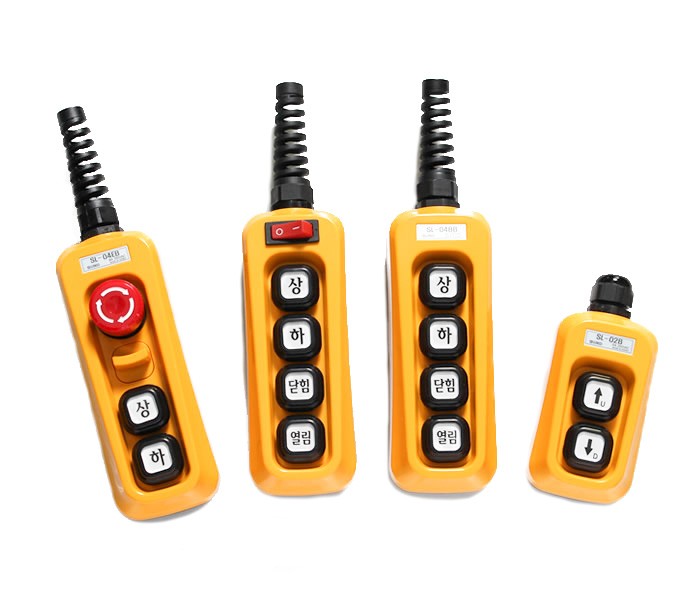

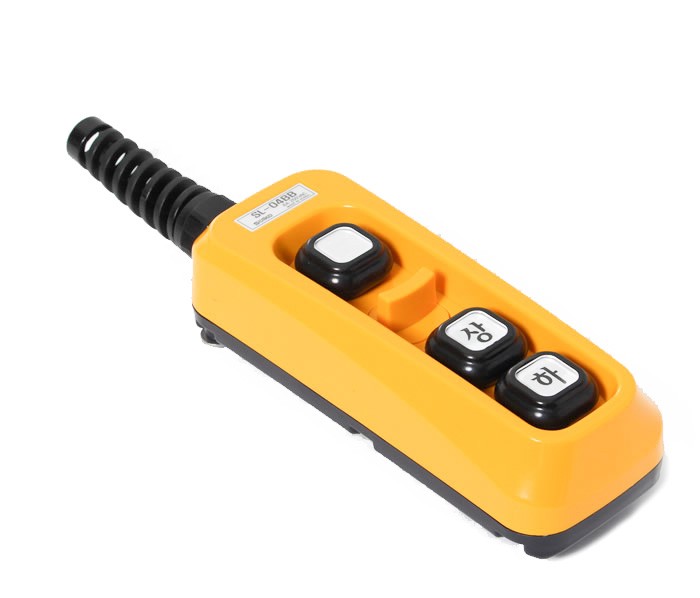

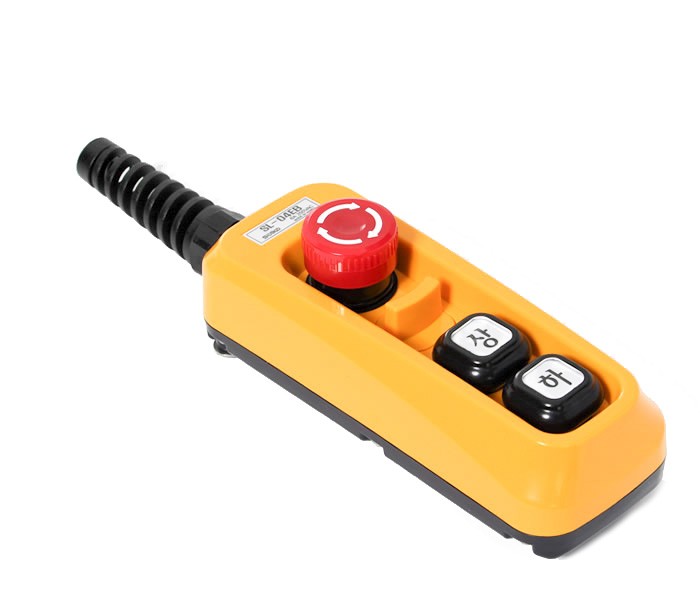

Detail view
특징
(Features)
- 1. 방우형 구조이며 바디 상,하 케이스 고충격 ABS 재질로 견고함
- 2. 접점 블록은 1단 1a1b, 1a-1a, 2a-2a 기본이며 전동기 속도 제어시 2단 2a-2a로 설계
- 3. 명판은 한글, 영문, 심볼 마크로 준비되어 용도에 맞추어 선택 사용
(명판은 호이스트 스위치 설명서 참조 하세요)
형명 구성
(Name composition)
성능
(Specification)
| 항목(List) | 리프트 스위치(Lift switch) |
|---|---|
| 정 격( Rating) | 6A 250VAC |
| 접 점( Contact) | AgSnO2 |
| 절연저항(Insulation resistance) | 100㏁ 이상(min) |
| 내 전 압(Dielectric strength) | 1,500V AC 1분간(min) |
| 재 질( Quality material) | 고충격 ABS(High impact ABS) / 고무(NBR) |
| 사용주의온도(Temperature range) | -15℃ ~ +45℃ |
| 사용주의습도(Humidity range) | 45 ~ 85% RH |

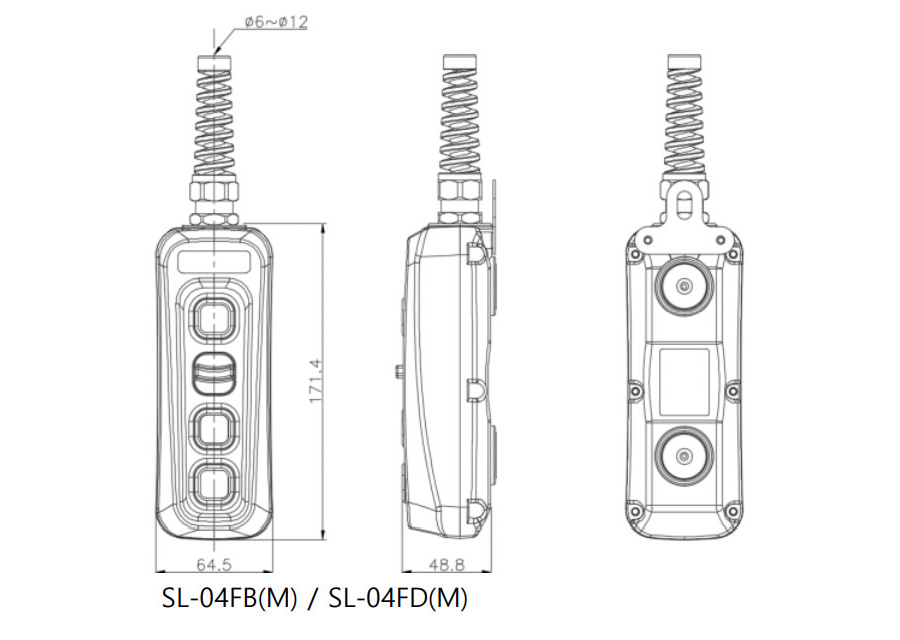

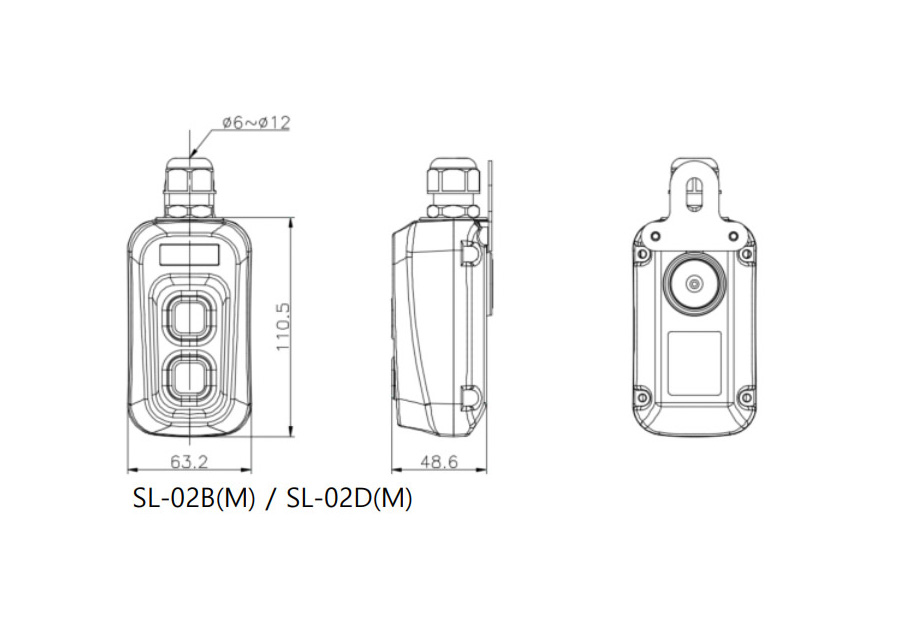

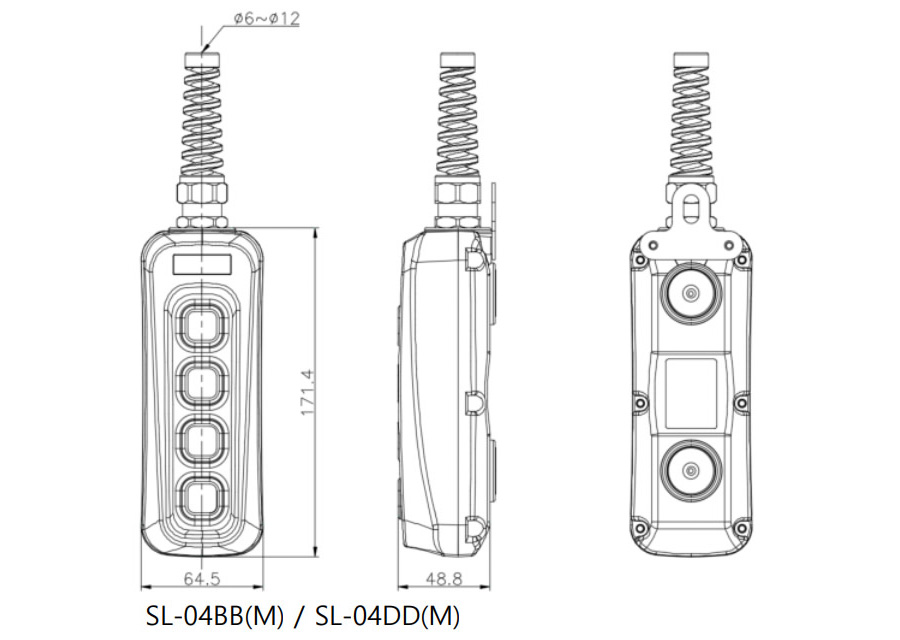

외형 및 도면
(External form & Drawing)
| 2구 일반형 |  |
 |
|

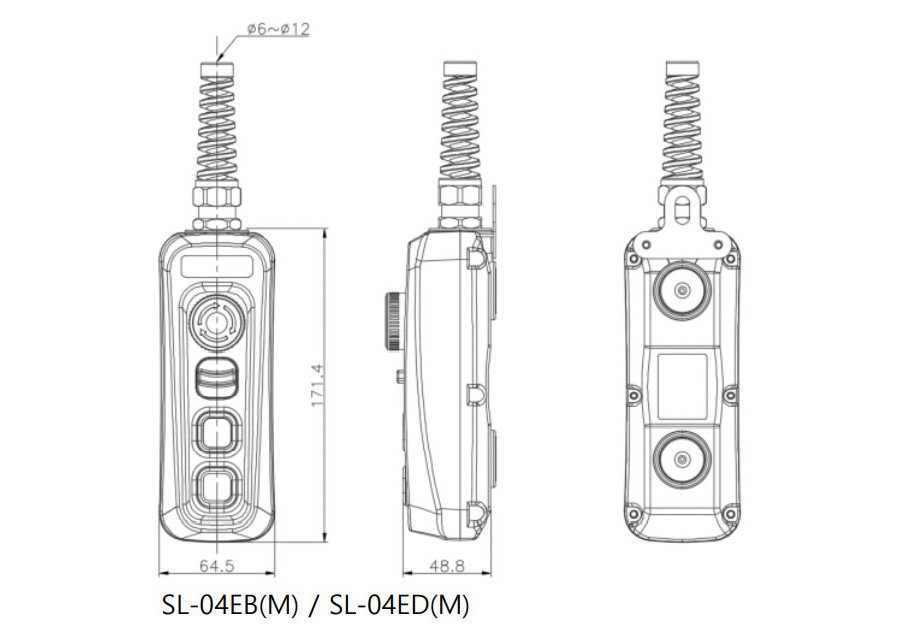

| 4구 비상형 |  |
 |
|
| 4구 일반형 |  |
 |
|
| 4구 주문형 |  |
 |
