    호이스트 · 무선스위치 호이스트 스위치(Hoist switch)

    브랜드 스위코
    버튼수 4버튼, 6버튼, 8버튼
    특징 방우형 구조 (IP65 구조)
    명판 한글, 영문, 심볼 마크

    본문

    Detail view

    특징
    (Features)

    • 1. 방우형 구조이며 바디 상,하 케이스 고충격 ABS 재질로 견고함
    • 2. 접점 블록은 1단 1a1b, 1a-1a, 2a-2a 기본이며 전동기 속도 제어시 2단 2a-2a로 설계
    • 3. 명판은 한글, 영문, 심볼 마크로 준비되어 용도에 맞추어 선택 사용

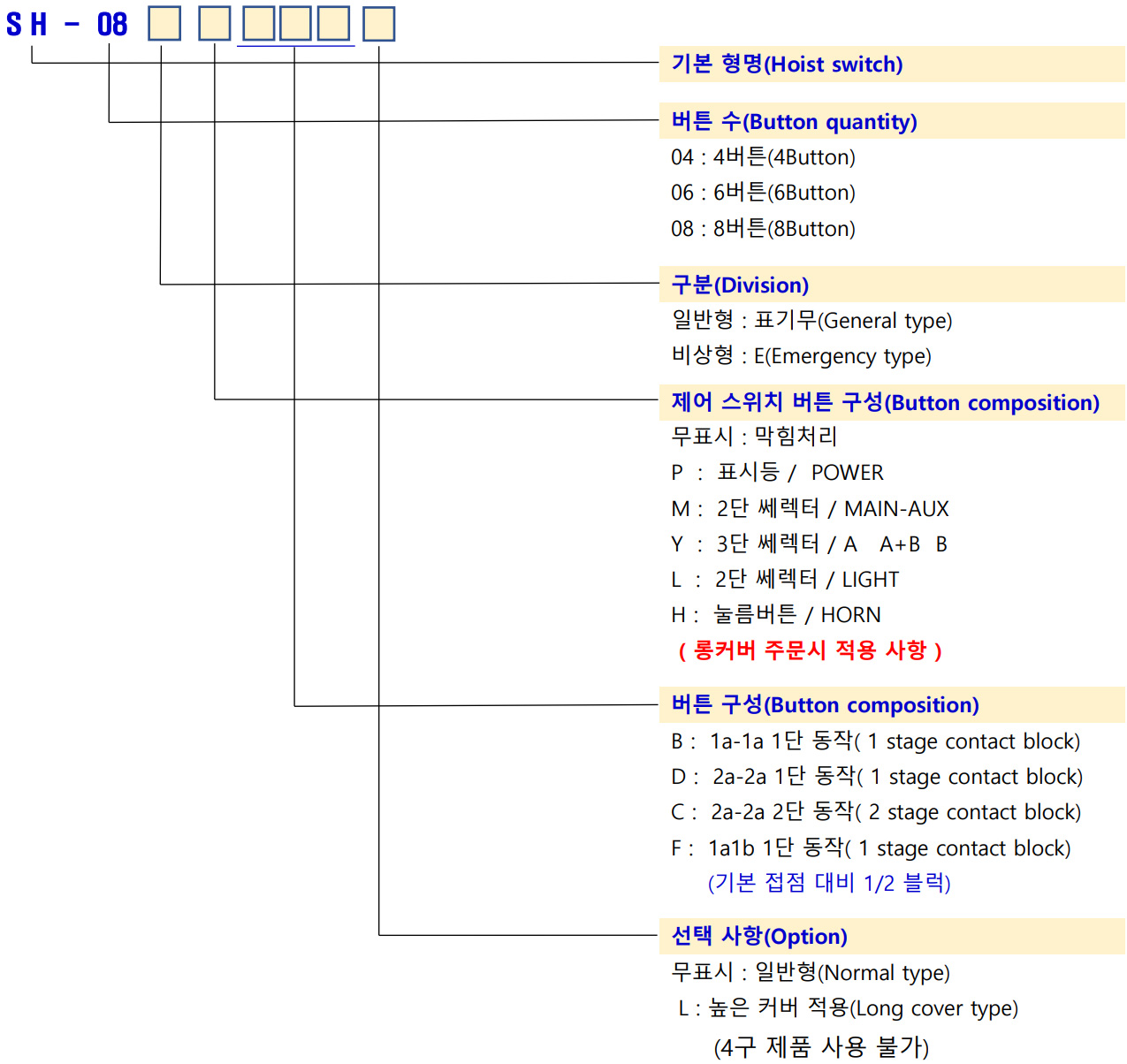

    형명 구성
    (Name composition)


    성능
    (Specification)

    항목(List) 호이스트 스위치(Hoist switch)
    정격 (Rating) 6A 250VAC
    접점 (Contact) AgSnO2
    절연저항 (Insulation resistance) 100㏁ 이상(min)
    내전압 (Dielectric strength) 1,500V AC 1분간(min)
    재질 (Quality material) 고충격 ABS(High impact ABS) / 고무(NBR)
    사용주의온도 (Temperature range) -15℃ ~ +45℃
    사용주의습도 (Humidity range) 45 ~ 85% RH
    보호구조 (Protection structure) IP65

    외형 및 도면
    (External form & Drawing)

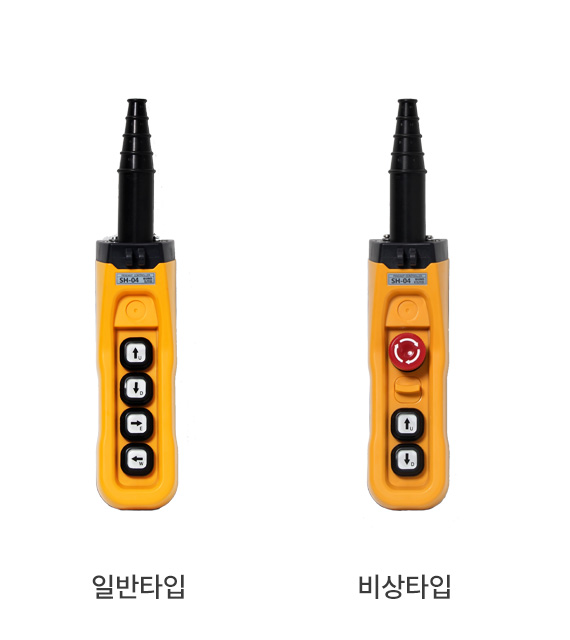

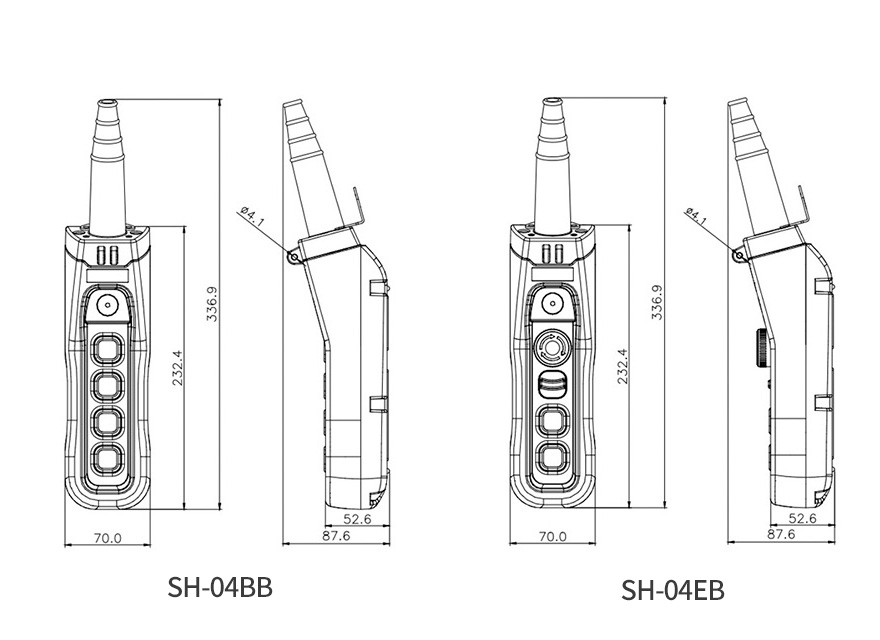

    4구 타입
    fee85bedf5ab76ab9709e7fbce827c45_1610414430_3786.jpg fee85bedf5ab76ab9709e7fbce827c45_1610414441_1728.jpg

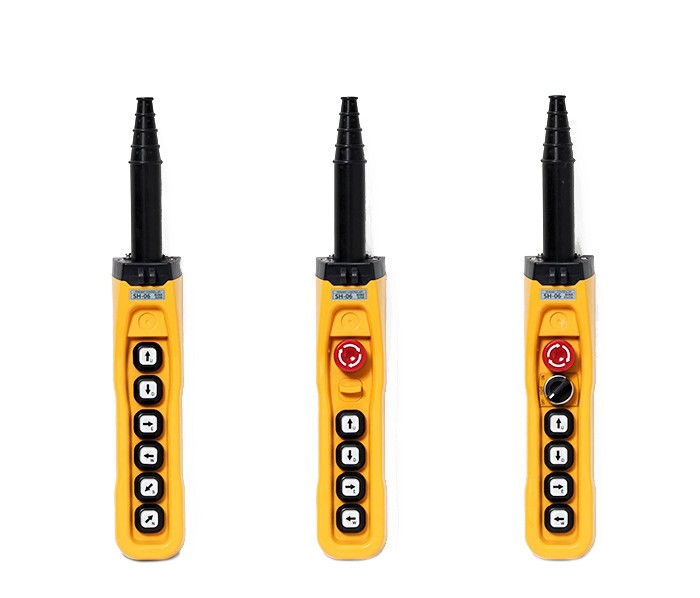

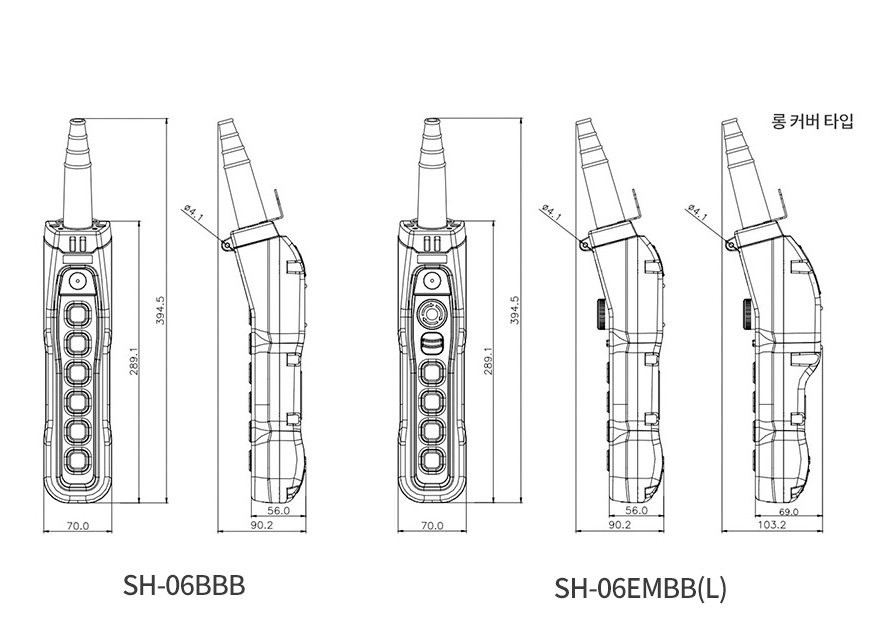

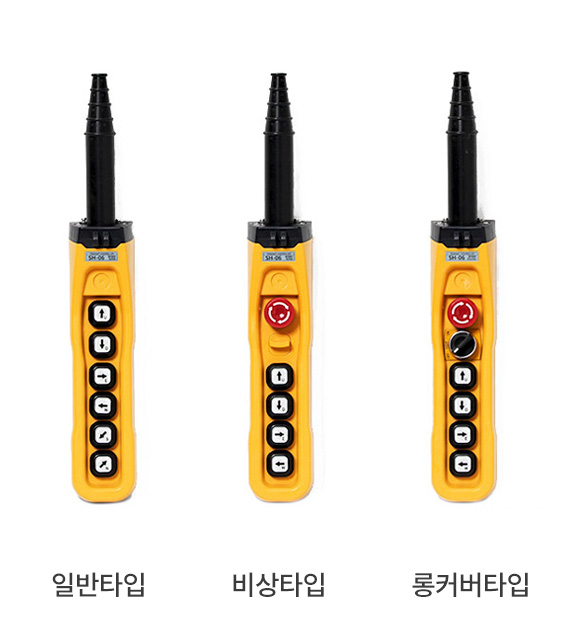

    6구 타입
    fee85bedf5ab76ab9709e7fbce827c45_1610414464_8795.jpg 47315460bcd9c945d41c109f9ad243ac_1611021468_5558.jpg

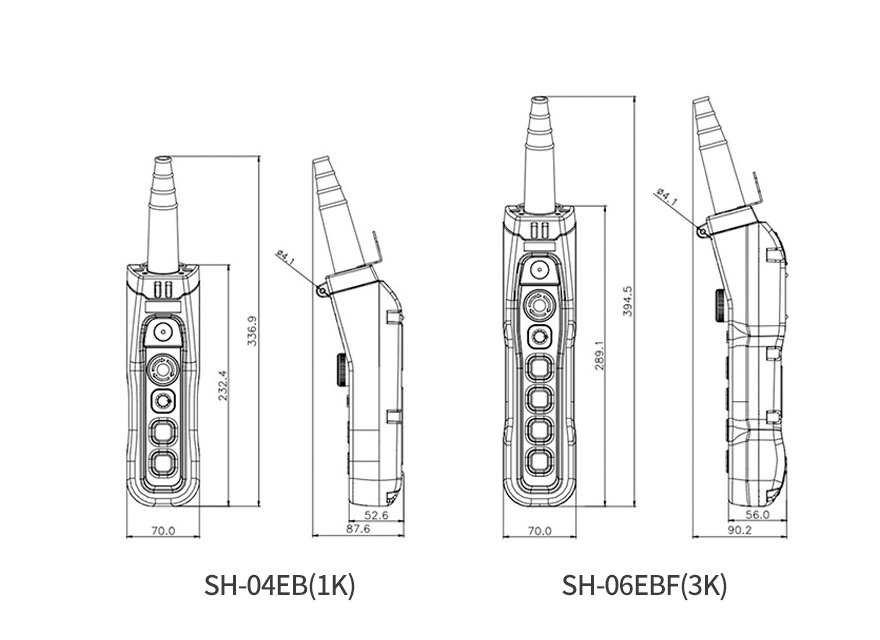

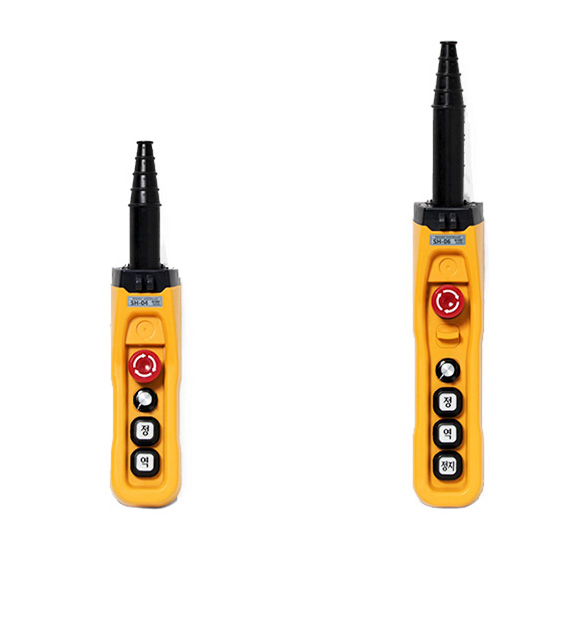

    볼륨 부착형
    86fc0c74dbc3af20dfb70ca30cc9ab5f_1610502852_4552.jpg 86fc0c74dbc3af20dfb70ca30cc9ab5f_1610502861_6751.jpg
    정지 버튼 접점 블록 SH-F20버튼(1a1b)
    발주시 볼륨 용량 및 명판을 사용 용도에 맞게 표기하여 주십시요
    (1K, 2K, 3K, 5K외 일반 볼륨 사용)

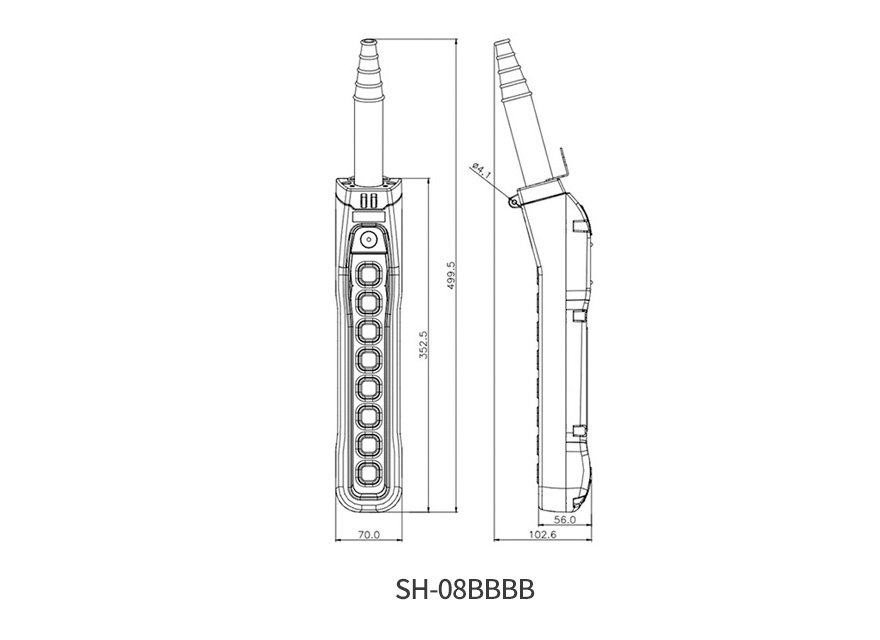

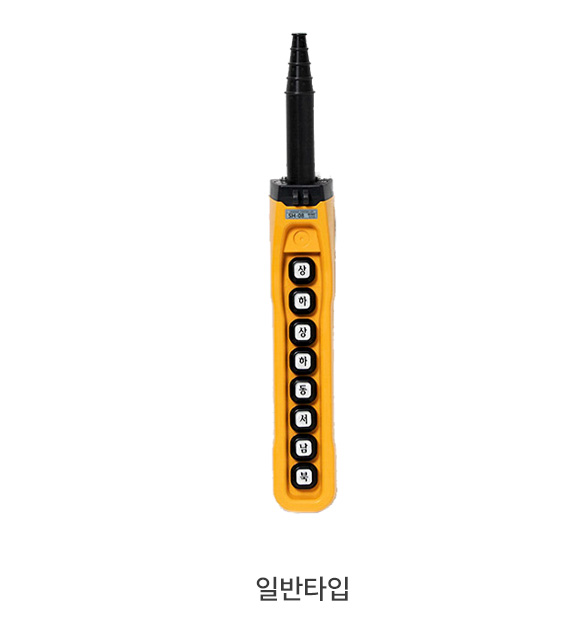

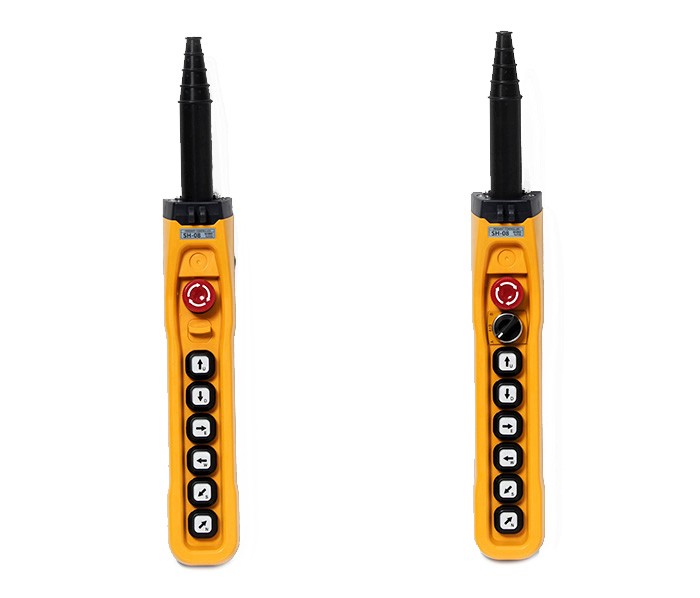

    8구 타입
    fee85bedf5ab76ab9709e7fbce827c45_1610414502_9002.jpg fee85bedf5ab76ab9709e7fbce827c45_1610414510_011.jpg

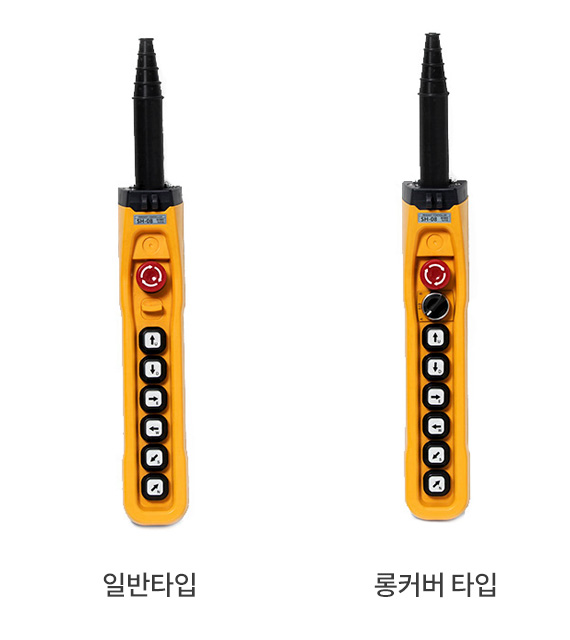

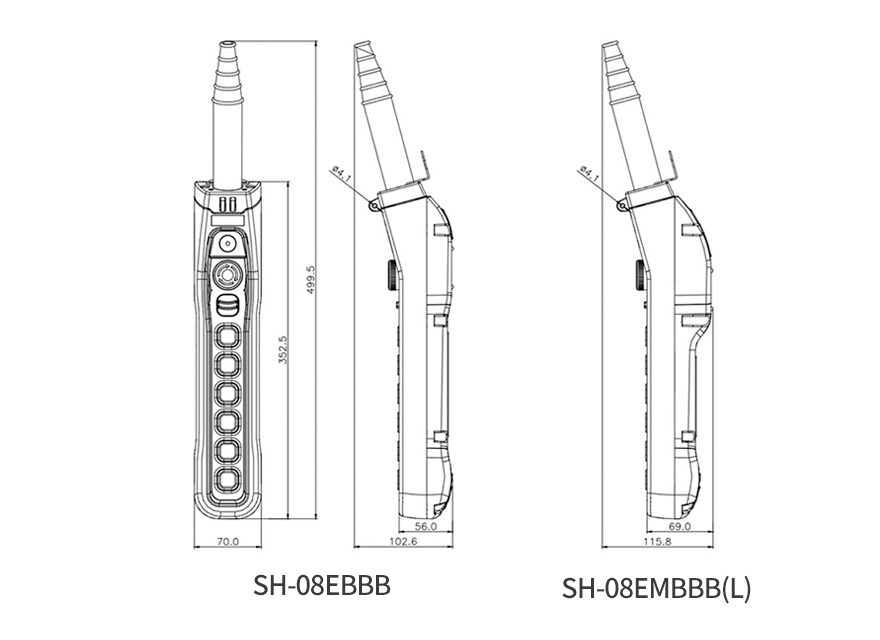

    8구 타입
    fee85bedf5ab76ab9709e7fbce827c45_1610414519_4311.jpg 47315460bcd9c945d41c109f9ad243ac_1611033636_5958.jpg

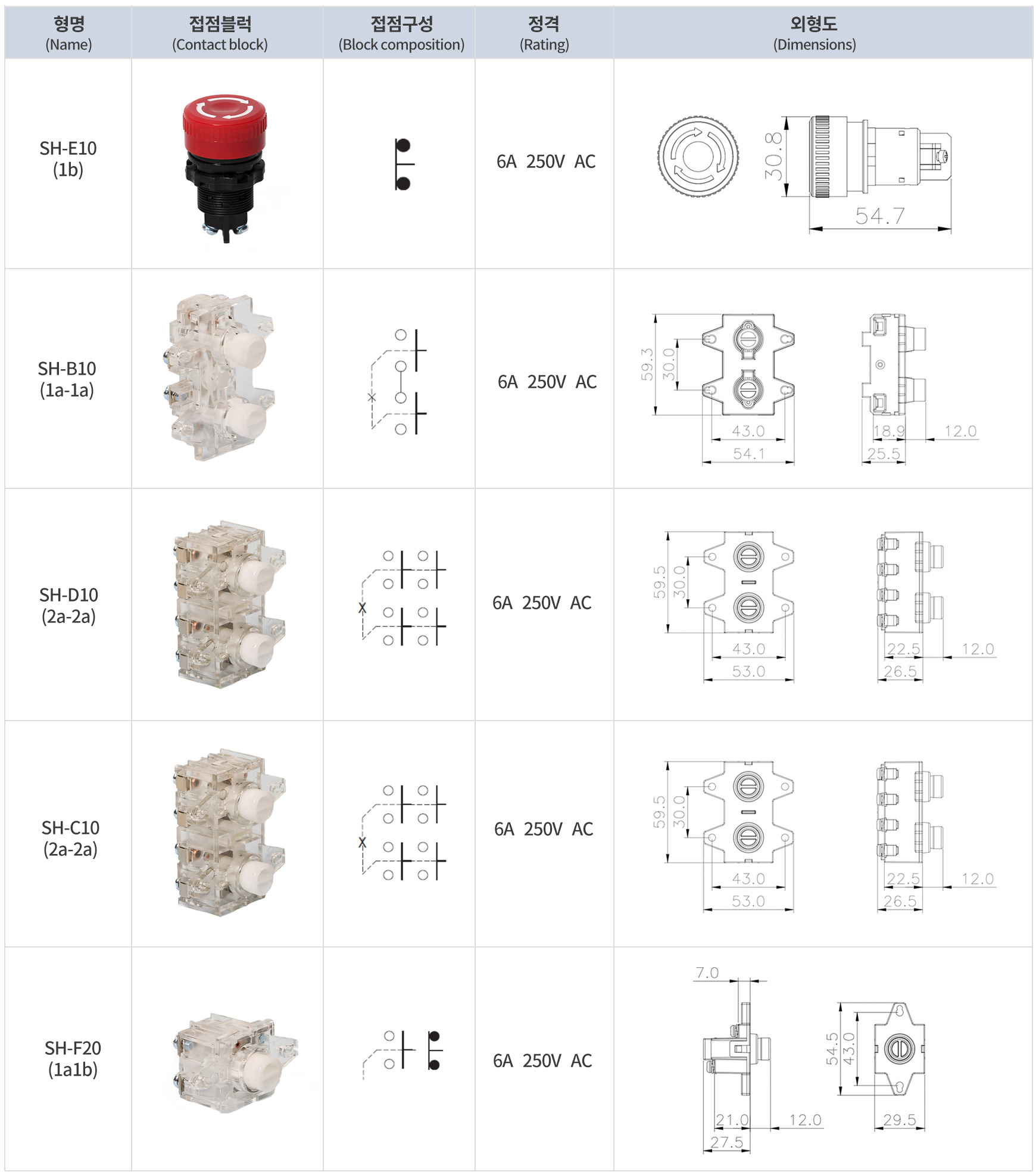

    접점 사양 및 외형
    (Contact part composition & Dimesnsion)

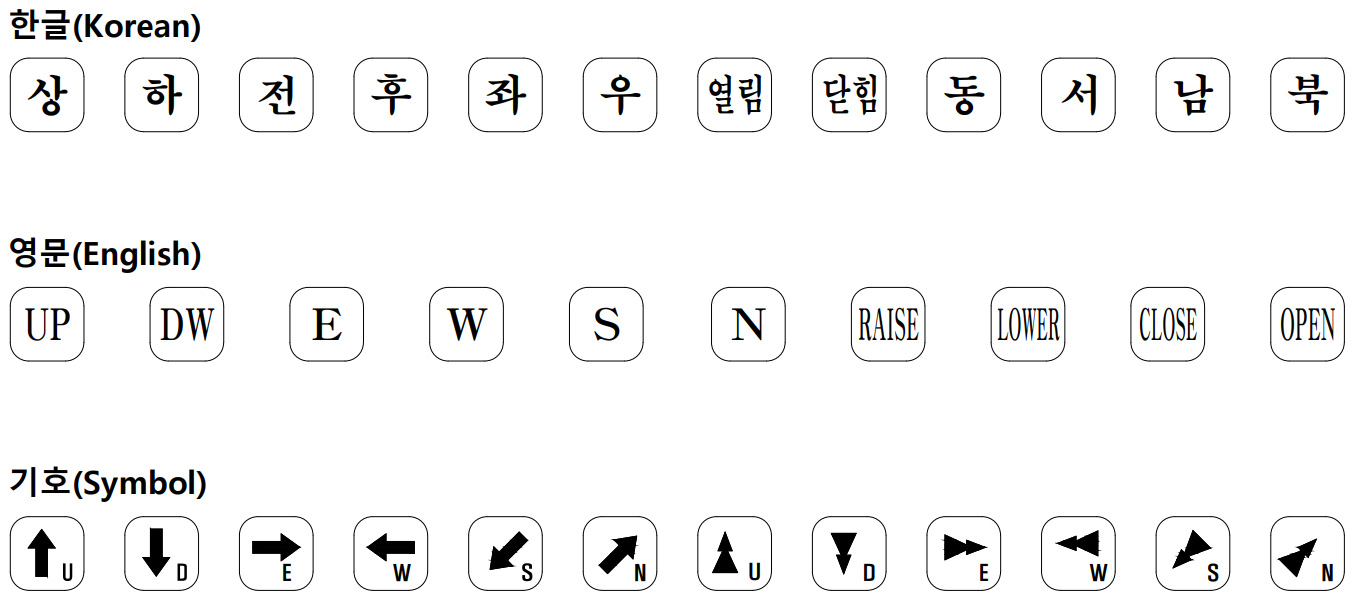

    문자의 종류
    (Push button with international symbols)


    주의사항
    (Attention)

    • 1. 호이스트 스위치 사용시 케이블에 힘을 받게 사용하면 단선의 위험이 있으므로 힘이 가해지지 않게 사용 하십시오.
    • 2. 결선시 전선 부스러기나 기타 이물질이 접점 블록 안으로 들어가지 않게 주의 하십시오.
    • 3. 비상 스위치부는 무리한 충격이 가해지지 않도록 주의 하십시오.
    • 4. 접점부는 작업자가 무리한 인칭 동작을 할 시 접점의 수명이 단축 될수 있으니 사용시 주의 하시기 바랍니다.
